  在 Open vSwitch（OVS）等虚拟交换环境中，代表端口（Representor Port）是连接物理网络与虚拟网络的关键组件，主要作用是实现物理功能（PF）、虚拟功能（VF）与虚拟交换机之间的通信桥接，具体可以从以下几个方面理解：

  1. 打通物理与虚拟网络的通路
      在 SR-IOV 场景中，虚拟功能（VF）直接分配给虚拟机或容器后，需要与外部网络通信。代表端口（如 mlx_repX）作为 VF 在主机侧的 “代理”，会被添加到 OVS 网桥中，使 VF 能够通过 OVS 与其他虚拟端口（如虚拟机的 veth 接口）或物理端口（如 eth0）进行数据交换。

  2. 支持虚拟交换规则的统一管理
      OVS 通过流表规则控制数据包转发，代表端口的存在让 VF 的流量可以被 OVS 统一管理。例如，管理员可以为代表端口配置 ACL（访问控制列表）、VLAN 隔离、QoS（服务质量）等策略，实现对 VF 流量的精细化控制，而无需直接操作 VF 本身。

  3. 实现 VF 与物理网络的高效交互
      没有代表端口时，VF 的流量可能需要通过物理功能（PF）的驱动中转，存在性能损耗。代表端口通过硬件卸载技术（如网卡的 NIC 交换机），让 VF 的数据包可以直接通过代表端口进入 OVS 转发流程，减少主机 CPU 干预，提升转发效率。

  4. 简化虚拟网络的拓扑管理
      在 OVS 中，代表端口会被识别为普通端口并显示在网桥拓扑中（可通过ovs-vsctl show查看），管理员可以像管理其他虚拟端口一样配置代表端口，无需关心底层 VF 与物理网卡的复杂映射关系，降低了虚拟网络的运维复杂度。

  举例来说，当一个 VF 被分配给虚拟机后，对应的代表端口（如 mlx_rep5）会被添加到 OVS 网桥 br-int 中。此时，虚拟机通过 VF 发送的数据包会先到达代表端口，再由 OVS 根据流表规则转发到物理端口（如连接外部网络的 eth0）或其他虚拟端口（如另一个虚拟机的端口），反之亦然。

  总之，代表端口在 OVS 中扮演了 “翻译官” 和 “桥梁” 的角色，既让 VF 能够融入虚拟交换体系，又保留了硬件加速的性能优势，是 SR-IOV 技术与虚拟交换技术结合的关键节点。

vf不直通给虚机，而是什么加入namespace，这是什么用法？
  将虚拟功能（VF）加入 Linux 网络命名空间（namespace）而非直接直通给虚拟机，是一种在物理机或容器环境中隔离和管理网络资源的高级用法，主要用于实现轻量级网络隔离、灵活的流量控制或特定场景下的网络功能部署。这种用法常见于 NFV（网络功能虚拟化）、容器网络或高性能网络场景，具体作用和典型用法如下：

核心原理
Linux 网络命名空间可以创建独立的网络协议栈实例（包括独立的网卡、IP 地址、路由表、iptables 规则等），实现网络资源的隔离。将 VF 加入某个 namespace 后：

  • VF 会从主机的默认网络命名空间（root namespace）中 “消失”，仅在目标 namespace 中可见。
  • 该 VF 的流量会被限制在所属 namespace 内，与其他 namespace（包括 root namespace）的网络环境逻辑隔离。
  • 可以在该 namespace 中为 VF 配置独立的 IP、路由等，且不影响其他 namespace。

典型用法场景

  1. 容器 / 轻量级虚拟化的高性能网络
    容器（如 Docker、Kubernetes Pod）默认使用 veth 对或桥接网络，性能有限。将 VF 直接分配给容器所在的 namespace，可让容器绕过主机网络栈，通过硬件 VF 直接与物理网络交互，大幅提升网络性能（接近物理机级别）。例如：
# 创建namespace
ip netns add container1
# 将VF（如enp3s0f0v0）移入namespace
ip link set enp3s0f0v0 netns container1
# 进入namespace配置网络
ip netns exec container1 ip addr add 192.168.1.10/24 dev enp3s0f0v0
ip netns exec container1 ip link set enp3s0f0v0 up

  1. 网络功能隔离部署
      在 NFV 场景中，可将不同的网络功能（如防火墙、负载均衡、VPN 网关）部署在独立的 namespace 中，并为每个功能分配专属 VF。这样既能通过 VF 保障高性能，又能通过 namespace 隔离不同功能的网络环境，避免相互干扰。例如：一个 namespace 中的 VF 负责外部流量接入，另一个 namespace 中的 VF 负责内部流量转发，两者通过 OVS 或路由规则按需交互。

  2. 多租户网络隔离
      在物理机上为不同租户创建独立的 namespace，每个租户独占一个 VF。由于 namespace 的隔离性，租户只能操作自己的 VF 和网络配置，无法访问其他租户的网络资源，实现类似虚拟机的隔离效果，但更轻量（无需完整虚拟化层）。

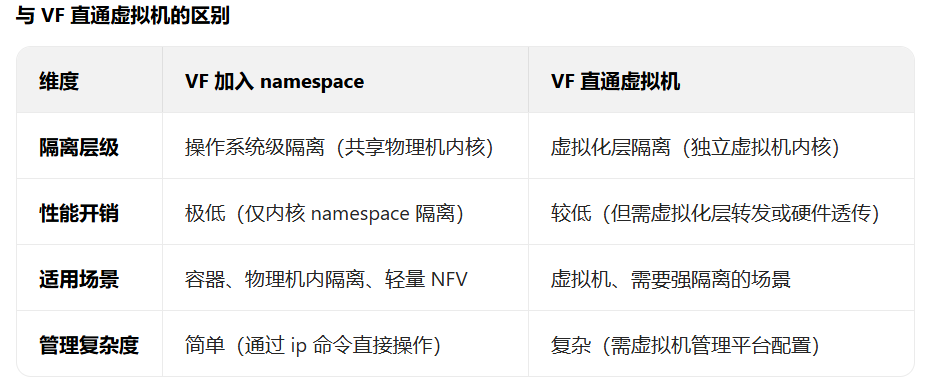

image-1758807300730
