Resctrl使用说明书

yuanheci 2025年08月24日 25次浏览

前言

  Resctrl文件系统是Linux内核在4.10提供的对RDT技术的支持,作为一个伪文件系统在使用方式上与cgroup是类似,通过提供一系列的文件为用户态提供查询和修改接口。本文就resctrl文件系统的使用进行了详细说明,内容基本来自于Linux Documentation中的精华部分。

使用限制与挂载

检查

resctrl的使用存在两个限制:

  1. 内核版本4.10+

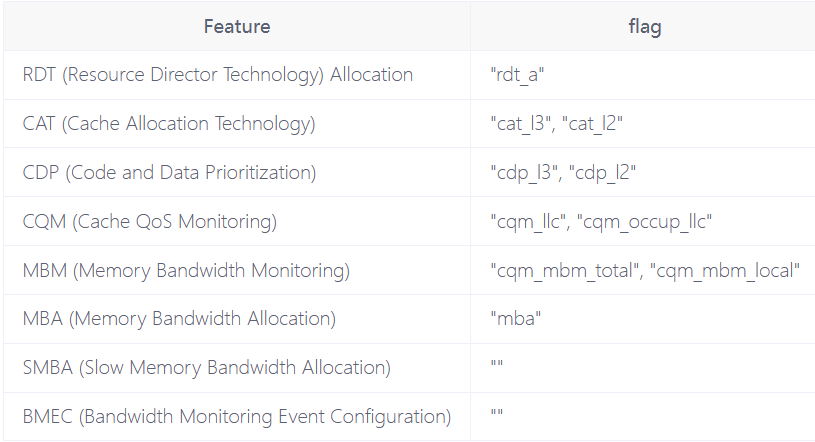

  2. cpu提供rdt能力,检查是否支持可以查看/proc/cpuinfo文件,查看flags是否包含以下特性
    image-1756023192192

挂载

mount -t resctrl resctrl /sys/fs/resctrl

目录与文件

info目录说明

/sys/fs/resctrl是resctrl的根目录,根目录本身就是一个rdt_group,关于rdt_group在下文进行描述。除了rdt_group本身包含的文件和目录外根目录下有一个info目录包含了resctrl和rdt的一些信息。

info

├── L3

│   ├── bit_usage

│   ├── cbm_mask # cache bit mask

│   ├── min_cbm_bits # cbm的最小连续长度

│   ├── num_closids # closid的个数

│   └── shareable_bits

├── L3_MON

│   ├── max_threshold_occupancy # 当某rmid的llc占用量计数器低于该值时考虑释放,与rmid重用有关

│   ├── mon_features # 支持的监控事件列表

│   └── num_rmids # rmid的数量

├── last_cmd_status # 最后一条指令执行的结果

└── MB

    ├── bandwidth_gran # 带宽的设置的粒度

    ├── delay_linear

    ├── min_bandwidth # 最小的内存带宽百分比

    ├── num_closids # closid数量

    └── thread_throttle_mode # core上的多个thread存在不同带宽时的处理,max-以最大限制同时压制 per-thread:各自应用不同的带宽比例

rdt_group目录

一个rdt_group包含的文件如下:

├── cpus # cpu bit mask

├── cpus_list # 和cpus意义相同,只是使用范围表示

├── id

├── mode

├── mon_data # 监控的数据目录

├── mon_groups # 监控组目录

├── schemata # 资源配置策略

├── size # 和schemata一样,只是schemata使用bit mask,size使用数字

└── tasks # pids

mon_data目录

在rdt_group下的mon_data目录存放的是属于该rdt_group的默认监控组的事件value。

├── mon_L3_00

│   ├── llc_occupancy

│   ├── mbm_local_bytes

│   └── mbm_total_bytes

└── mon_L3_01

    ├── llc_occupancy

    ├── mbm_local_bytes

    └── mbm_total_bytes

0001标记的是多个socket。

mon_groups目录

  每一个rdt_group下都有一个mon_groups目录,除了默认的监控组数据会存放在mon_data目录下以外,还可以在mon_groups目录下新建mon_group实现更细粒度的监控。

/sys/fs/resctrl/mon_groups/

└── mon_demo

    ├── cpus

    ├── cpus_list

    ├── id

    ├── mon_data

    └── tasks

和rdt_group一样的是可以指定cpus,以及tasks。

常见用法

创建rdt_group

rdt_group只能够创建在根目录下,不允许嵌套,这是和cgroup的一个区别。只需要通过mkdir创建新目录即可。

mkdir /sys/fs/resctrl/rdt_group_demo

rdt_group设置资源分配规则

修改schemata文件就可以改变rdt_group的资源访问策略。

# cat  /sys/fs/resctrl/demo_rdt_group/schemata
MB:0=100;1=100
L3:0=fff;1=fff

# echo MB:0:70;1=80
# echo L3:0=ff0;1=0ff

  需要注意的是MB指的是内存带宽的百分比,会收到info目录下的最小带宽比以及最小带宽粒度的限制。所有不满足最小带宽粒度的值都会被取整到满足带宽粒度。
  L3表示llc的掩码,fff表示cache被划分为12份,每一个bit表示1/12。需要注意的是L3的掩码必须连续,并且满足info目录下的最小连续长度。
  另外0=1=表示不同socket上的资源限制。

为cpu绑定默认分配策略

  将cpu号以掩码的方式写入rdt_group目录下的cpus文件,或者以范围的方式写入cpus_list。

echo 0-63 > /sys/fs/resctrl/demo_rdt_group/cpus_list

  相比于修改前新增的cpu如果已绑定到其他非根目录rdt_group会清除其他rdt_group中cpu的对应bit;被释放的cpu会返回到根rdt_group。并且写入后,当前rdt_group下的mon_groups目录中的监控组的cpus均被清零。

为task绑定分配策略

  task被创建那一刻会加入根目录的rdt_group,所有的task只能属于最多一个rdt_group,当加入一个非默认的rdt_group时会为task绑定分配策略。

echo pid > /sys/fs/resctrl/demo_rdt_group/tasks

创建监控组

  每一个rdt_group目录下都有mon_data存放监控事件值,resctrl提供了更细化的监控组策略,可以在rdt_group的mon_groups目录下新建新的监控组。

mkdir /sys/fs/resctrl/demo_rdt_group/mon_groups/demo_mon_grp
可以为cpu和task绑定监控组。只需要修改监控组的cpus_list和tasks文件。

echo 0-31 >  /sys/fs/resctrl/demo_rdt_group/mon_groups/demo_mon_grp/cpus_list
echo pid > /sys/fs/resctrl/demo_rdt_group/mon_groups/demo_mon_grp/tasks

需要注意,cpus_list必须是对应的资源组cpus_list的子集。pid同样。否则会写入失败。

策略的监控的实施规则

  基本上关于resctrl的操作就只有以上内容,但是还是给人一种混乱的感觉,通过一通设置有可能还是搞不清楚task会收到怎样的资源限制以及监控组累积的数据包含哪些cpu或者是task的事件。这一部分我将在下一篇关于《resctrl的内核实现机制》中文章中进行说明。

Reference

User Interface for Resource Control feature
